COMO UTILIZAR

1 - Para utilizar o CFC LIVE, o Centro de Formação de Condutores (CFC) precisa contratar os serviços do GRUPO CRIAR no item COMO CONTRATAR.

2 - Uma vez contratado este sistema, o CFC vai receber, via correio, o KIT CFC LIVE, em comodato, que consta de:

• O equipamento DRV (DIGITAL VIDEO RECORDER), com as especificações de acordo com a legislação vigente;

• Câmera para filmagem do ambiente, de acordo com a disposição física da sala e as especificações de acordo com a legislação vigente;

• Câmeras de monitoramento compatíveis com a quantidade de computadores que aplicam as provas no CFC e as especificações de acordo com a legislação vigente;

• Cabos blindados;

• Conectores;

• Sistema CFC LIVE de monitoramento de acordo com a legislação vigente.

Kit CFC LIVE

3 - O CFC também receberá o manual de instruções de como passar os cabos e a fiação pela sala de provas, assim como instalar conectores, fixar câmeras e testar o sistema. Neste manual também serão elucidados os problemas das adequações da sala de provas.

4 - Na sequência, deverá ser agendada a visita de um técnico da CRIAR para verificação das instalações e configuração do DVR. Nesta visita, as dúvidas referentes à montagem da documentação necessária para o recredenciamento poderão ser esclarecidas.

5 - O CFC montará, então, o processo com toda a documentação necessária, inclusive com as fotos da sala de prova montada.

6 - Depois de montado todo o processo, o CFC, com o acompanhamento do GRUPO CRIAR, deverá promover o envio desta documentação para o Departamento Estadual de Trânsito de São Paulo (DETRAN-SP).

7 - O CFC será, então, credenciado junto ao órgão e estará habilitado a aplicar a prova eletrônica para a Renovação e Atualização da Carteira Nacional de Habilitação (CNH) e para Reciclagem de Condutor Infrator em suas dependências.

Requisitos mínimos do DVR:

Reprodução de imagens ao vivo e gravadas, gravação e backup.
Status do HD, estatística de transmissão de dados, gravação de registros, versão da bios, usuários online e rede ausente.
Entradas de vídeo, BNC, 1.0, Vp-p 75 ?: Mínimo: 8 canais
Saída de vídeo (monitores): 1 saída VGA + 1 canal vídeo composto
Padrões de vídeo: PAL e NTSC
Compressão de vídeo: H.264
Divisão da tela: cheia e multiplexada (mínimo: 1/4/8/9)
Resolução de saída de vídeo: Mínimo: 1.024 x 768 pixels
Taxa de gravação (fps): NTSC 480 e PAL 400
Entrada de áudio bidirecional: BNC ou RCA (1 canal)
Saída de áudio: BNC ou RCA (1 canal)
Detecção de movimento: 330 (22x15) zonas de detecção com 6 níveis de sensibilidade configurável por canal.
Perda de vídeo: Detecção de perda de vídeo.
Mascaramento de câmera: Detecção de mascaramento de câmera.
Qtd. de HDs suportados (capacidade máxima por HD de 2TB): 2 HDs
Utilização: Vídeo = (56 a 500 MB/h) – Áudio = (14,4 MB/h)
Modo de gravação por detecção de movimento.
Tipo de Stream: Regular, detecção de movimento e alarme.
Reprodução em modo de busca: Hora/data com precisão de segundos, por tipo de evento, alarme e/ou detecção de movimento.
Reprodução: Reprodução, pausa, parar, retrocesso, reprodução rápida, reprodução lenta, próximo arquivo, arquivo anterior, próximo canal, canal anterior, tela cheia, repetição aleatória,seleção do arquivo para backup.
Quantidade de canais reproduzidos simultaneamente: Mínimo:8
Modo de backup: Pen drive (com formatação FAT 32), disco Vflash, disco rígido USB, CD-RW USB, DVD RW USB, download por rede e FTP.
Interface: RJ45 (100/1.000 Mbps) em acordo com o padrão IEEE802.3z.
Transmissão TCP/IP, DDNS, PPPoE, FTP, NTP e Filtro IP.
Funções auxiliares: E-mail, DHCP, Assistente de configuração de rede.
Cliente embarcado para serviço de DDNS (IP dinâmico) -
No-IP® e DynDNS® e Proprietário.
Operação remota: Monitoramento, configuração total do sistema, controle PTZ, reprodução, download de arquivos gravados, informações sobre registros, acionamento das saídas de relé.
Transmissão via rede: Controle de banda individual por canal para uma transmissão via rede mais eficiente. Bitstream dual-bitstream: Opção para gravação de imagens em qualidade diferente das imagens transmitidas pela rede, podendo ser configurado independentemente por canal.
Interface auxiliar USB: 2 portas - USB 2.0

Requisitos mínimos de Câmeras de monitoramento da Sala de Provas Teóricas:

Dentro do ambiente específico para a realização das provas teóricas deverá ser instalada 1 (uma) câmera analógica em cada canto da sala e 1 (uma) câmera analógica diretamente em frente à porta de entrada e saída da sala, eliminando assim a existência de possíveis pontos cegos. Portanto, deverão ter as seguintes características:
Resolução horizontal de 420 linhas TVL;
Sensor de imagem CCD/DSP 1/3" do mesmo fabricante;
Sensibilidade mínima de 0,3 lux no modo colorido e 0,08 no modo preto e branco;
Lente de 3,6 mm (cambiável);
Relação sinal/ruído >48 dB para captura de som do ambiente;
Alimentação 12 Vdc;
Imagens em preto e branco (modo noturno) em baixa luminosidade; e
DVR para recepção das imagens das câmeras com 08 portas.

Requisitos mínimos de webcam:

01 câmera webcam, por computador que aplicará as provas;
Conexão USB;
VGA nítida (640 x 480 DPI) e foco automático;
Visão noturna;
Captação de voz.

Documentação necessária

I. notas fiscais ou outro documento idôneo à comprovação de aquisição do mobiliário;
II. croquis da Sala de Provas, acompanhado de fotografias das instalações devidamente adaptadas, nos termos do Anexo I desta portaria;
III. descritivo técnico dos equipamentos de informática e demais equipamentos e componentes eletrônicos elencados no Anexo III da Portaria 2021/2013, acompanhado, no que couber, das correspondentes notas fiscais ou documentos equivalentes;
IV. certificado de capacitação dos instrutores treinados para aplicação da avaliação; e
V. Laudo de Vistoria Final.

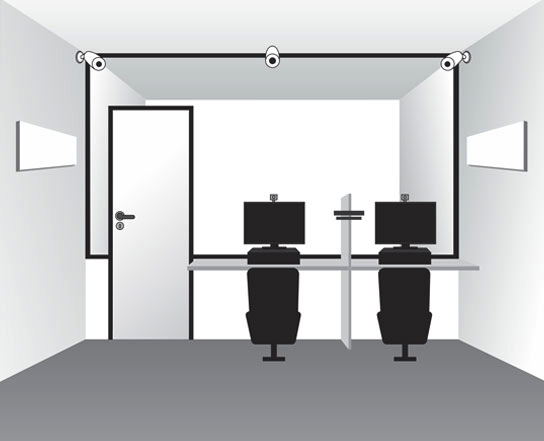

Croquis da Sala de Provas

Sala de Provas - Vista da Porta de Entrada
Sala de Provas - Vista da Porta de Entrada
Sala de Provas - Vista da Parede Oposta à Porta de Entrada
Sala de Provas - Vista da Parede Oposta à Porta de Entrada
Sala de Provas - Alternativa Vista do Lado Oposto à Porta de Entrada
Sala de Provas - Alternativa Vista do Lado Oposto à Porta de Entrada

Croquis da Sala de Provas

Sala de Provas - Vista da Porta de Entrada
Sala de Provas - Vista da Porta de Entrada
Sala de Provas - Vista da Parede Oposta à Porta de Entrada
Sala de Provas - Vista da Parede Oposta à Porta de Entrada
Sala de Provas - Alternativa Vista do Lado Oposto à Porta de Entrada
Sala de Provas - Alternativa Vista do Lado Oposto à Porta de Entrada

<< Voltar

ANEXO III da Portaria 2021/2013 – EQUIPAMENTOS DOS EQUIPAMENTOS:

Requisitos mínimos para os computadores:
Processador Dual Core de 1.8 GHz;
Memória RAM DDR2 de no mínimo 2 GB;
HD com mínimo de 80 GB;
Placa de rede Ethernet 10/100 Mbps;
3 saídas USB 2.0;
Sistema Operacional Windows 7 ou superior;
Web Browser Internet Explorer, Google Chrome, Firefox;
Placa de vídeo de preferência off-board de no mínimo 256 MB;
Antivírus, sem restrição para os gratuitos;
Teclado será fornecido pelo Sindicato para a aplicação de provas (podendo ser utilizado o atual);
Monitor e mouse padrão de mercado.
Requisitos mínimos para os scanners biométricos:
Necessário 1 (um) scanner biométrico com verificação de sinais vitais (“dedo vivo”) em cada máquina certificada para a realização de Prova Teórica Monitorada.
Scanner biométrico conforme modelos definidos pelo DETRAN com redação dada pelo contrato existente entre o e-CNHsp e os CFCs e que contenha as seguintes características mínimas:
Tipo de Sensor: alta resolução de imagem, com sistema óptico CCD (CMOS);
Indicador Luminoso: iluminação do sensor através de LEDs infravermelhos;
LFD: possui especial circuito eletrônico LFD (Live FingerDetection) anti-fraude, para detecção de “dedo vivo” que permita identificar tentativas de fraude, como a utilização de digitais falsas de silicone e gelatina;
Interface: USB 2.0 plug and play;
Resolução: 480 x 320 pixel, 500 DPI
Compatibilidade com Sistemas Operacionais:
Windows XP/2003 (32 e 64 bits);
Windows 7 (32 e 64 bits);
Requisitos mínimos de webcam:
01 câmera webcam, por computador que aplicará as provas;
Conexão USB;
VGA nítida (640 x 480 DPI) e foco automático;
Visão noturna;
Captação de voz.
Requisitos mínimos de Câmeras de monitoramento da Sala de Provas Teóricas:
Dentro do ambiente específico para a realização das provas teóricas deverá ser instalada 1 (uma) câmera analógica em cada canto da sala e 1 (uma) câmera analógica diretamente em frente à porta de entrada e saída da sala, eliminando assim a existência de possíveis pontos cegos. Portanto, deverão ter as seguintes características:
Resolução horizontal de 420 linhas TVL;
Sensor de imagem CCD/DSP 1/3" do mesmo fabricante;
Sensibilidade mínima de 0,3 lux no modo colorido e 0,08 no modo preto e branco;
Lente de 3,6 mm (cambiável);
Relação sinal/ruído >48 dB para captura de som do ambiente;
Alimentação 12 Vdc;
Imagens em preto e branco (modo noturno) em baixa luminosidade; e
DVR para recepção das imagens das câmeras com 08 portas.
Requisitos mínimos do Enlace Internet:
Prover internet dedicada banda larga com no mínimo 10 MB;
Roteador com um ponto disponível para a conexão do
aparelho DVR.
Requisitos mínimos do DVR:
Reprodução de imagens ao vivo e gravadas, gravação e backup.
Status do HD, estatística de transmissão de dados, gravação de registros, versão da bios, usuários online e rede ausente.
Entradas de vídeo, BNC, 1.0, Vp-p 75 ?: Mínimo: 8 canais
Saída de vídeo (monitores): 1 saída VGA + 1 canal vídeo composto
Padrões de vídeo: PAL e NTSC
Compressão de vídeo: H.264
Divisão da tela: cheia e multiplexada (mínimo: 1/4/8/9)
Resolução de saída de vídeo: Mínimo: 1.024 x 768 pixels
Taxa de gravação (fps): NTSC 480 e PAL 400
Entrada de áudio bidirecional: BNC ou RCA (1 canal)
Saída de áudio: BNC ou RCA (1 canal)
Detecção de movimento: 330 (22x15) zonas de detecção com 6 níveis de sensibilidade configurável por canal.
Perda de vídeo: Detecção de perda de vídeo.
Mascaramento de câmera: Detecção de mascaramento de câmera.
Qtd. de HDs suportados (capacidade máxima por HD de 2TB): 2 HDs
Utilização: Vídeo = (56 a 500 MB/h) – Áudio = (14,4 MB/h)
Modo de gravação por detecção de movimento.
Tipo de Stream: Regular, detecção de movimento e alarme.
Reprodução em modo de busca: Hora/data com precisão de segundos, por tipo de evento, alarme e/ou detecção de movimento.
Reprodução: Reprodução, pausa, parar, retrocesso, reprodução rápida, reprodução lenta, próximo arquivo, arquivo anterior, próximo canal, canal anterior, tela cheia, repetição aleatória,seleção do arquivo para backup.
Quantidade de canais reproduzidos simultaneamente: Mínimo:8
Modo de backup: Pen drive (com formatação FAT 32), disco Vflash, disco rígido USB, CD-RW USB, DVD RW USB, download por rede e FTP.
Interface: RJ45 (100/1.000 Mbps) em acordo com o padrão IEEE802.3z.
Transmissão TCP/IP, DDNS, PPPoE, FTP, NTP e Filtro IP.
Funções auxiliares: E-mail, DHCP, Assistente de configuração de rede.
Cliente embarcado para serviço de DDNS (IP dinâmico) -
No-IP® e DynDNS® e Proprietário.
Operação remota: Monitoramento, configuração total do sistema, controle PTZ, reprodução, download de arquivos gravados, informações sobre registros, acionamento das saídas de relé.
Transmissão via rede: Controle de banda individual por canal para uma transmissão via rede mais eficiente. Bitstream dual-bitstream: Opção para gravação de imagens em qualidade diferente das imagens transmitidas pela rede, podendo ser configurado independentemente por canal.
Interface auxiliar USB: 2 portas - USB 2.0
